Mit digitaler Technik gegen Mikroplastik

Wie Adlershofer Forscher Kunststoffabfälle aufspüren und analysieren

Beim Kampf gegen Mikroplastik in der Umwelt drängt die Zeit. Forschende aus der Zuse-Gemeinschaft beschreiten mit innovativen Monitoring- und Analysetools neue Wege bei der Erfassung und Bestimmung von Kunststoffabfällen.

Jahr für Jahr gelangen laut einer Schätzung des Weltwirtschaftsforums (WEF) mindestens acht Millionen Tonnen Kunststoffabfälle in die Weltmeere. Einmal dort angelangt, zersetzen sich diese, sofern Gegenmaßnahmen fehlen, schrittweise zu gefährlichem Mikroplastikpartikeln (MPP). Während die Verschmutzung rapide wächst, ist der MPP-Nachweis verhältnismäßig zeitaufwändig. So muss für die heutigen Analysemethoden wie spezielle Infrarot-Spektrometer das Mikroplastik in mehreren Schritten aus der Probe isoliert werden.

Zu einer deutlichen Verkürzung der Analysezeit für Mikroplastik will Tobias Gerhardt, Chemiker an der Berliner Gesellschaft zur Förderung der naturwissenschaftlich-technischen Forschung (GNF) kommen.

In einem seit Anfang 2020 laufenden, vom Bundeswirtschaftsministerium geförderten Verbundprojekt zur Entwicklung von Mikroemulsionen für die Analytik von MPP und Biofilmen arbeitet sein Team zusammen mit der Universität Bayreuth, der Firma mibic und anderen Partnern daran, durch den gezielten Einsatz von Farbstoffen die Analyse von Mikroplastik zu verbessern und zu beschleunigen. „Durch die Auswahl spezieller Farbstoffe ist es möglich, in der Analyse bestimmte Kunststoffklassen wie z.B. Nylon, PET oder Polypropylen (PP) nur anhand der Fluoreszenzfarbe zu unterscheiden, wodurch wir die Analysezeiten massiv verkürzen können“, sagt Gerhardt. Die Forschenden wollen die Analysezeiten von mehreren Wochen auf einen bis wenige Tage reduzieren. Sichtbar werden die Mikroplastikteilchen dann mit ultraviolettem Licht unter dem Fluoreszenz-Mikroskop.

Farbstoffe für Mikroemulsionen

Eine Herausforderung für die Forschenden: Die Mikroplastikteilchen in der Analyse mit den Farbstoffen optisch von ihrer organischen Umgebung zu trennen. Denn an den Kunststoffpartikeln bilden sich in Gewässern schnell Biofilme und generell enthalten Umweltproben häufig viel organisches Material. Um die notwendige optische Trennung zu erreichen, nutzt Gerhardt in den wässrigen Lösungen, die er untersucht, die Eigenschaften von besonderen Mizellsystemen, und zwar von sogenannten Mikroemulsionen. Das sind dreidimensionale, zusammengelagerte Aggregate aus Tensidmolekülen, in die er Farbstoffe einbringt. Die Mizellen dienen als Transportmittel, um den Farbstoff direkt zum Plastik zu transportieren und dieses dann einzufärben.

„Mit den Mikroemulsionen, die wir entwickelt haben, können wir Mikroplastik mit hoher Selektivität einfärben“, erläutert der GNF-Experte. Ein häufiges Problem beim Einfärben von Mikroplastik mit anderen Methoden ist, dass häufig auch biologische Bestandteile der Probe wie Holz und andere Pflanzenreste eingefärbt werden. „Da wir das Mikroplastik nicht nur oberflächlich anfärben, können alle störenden Anfärbungen von biologischem Material wieder abgewaschen werden und nur das Mikroplastik fluoresziert im UV-Licht“, so Gerhardt. Auf diese Weise will das GNF-Team innerhalb kurzer Zeit die Belastung an Mikroplastikpartikeln in einer Probe bestimmen. Die Kunststoffreste, denen die GNF-Wissenschaftler auf der Spur sind, reichen vom Millimeter großen Partikel bis in den Mikrometer-Bereich, der winzigste Teilchen von wenigen Tausendstel Millimeter Größe erfasst.

„Flocki“ für die Wasserwirtschaft

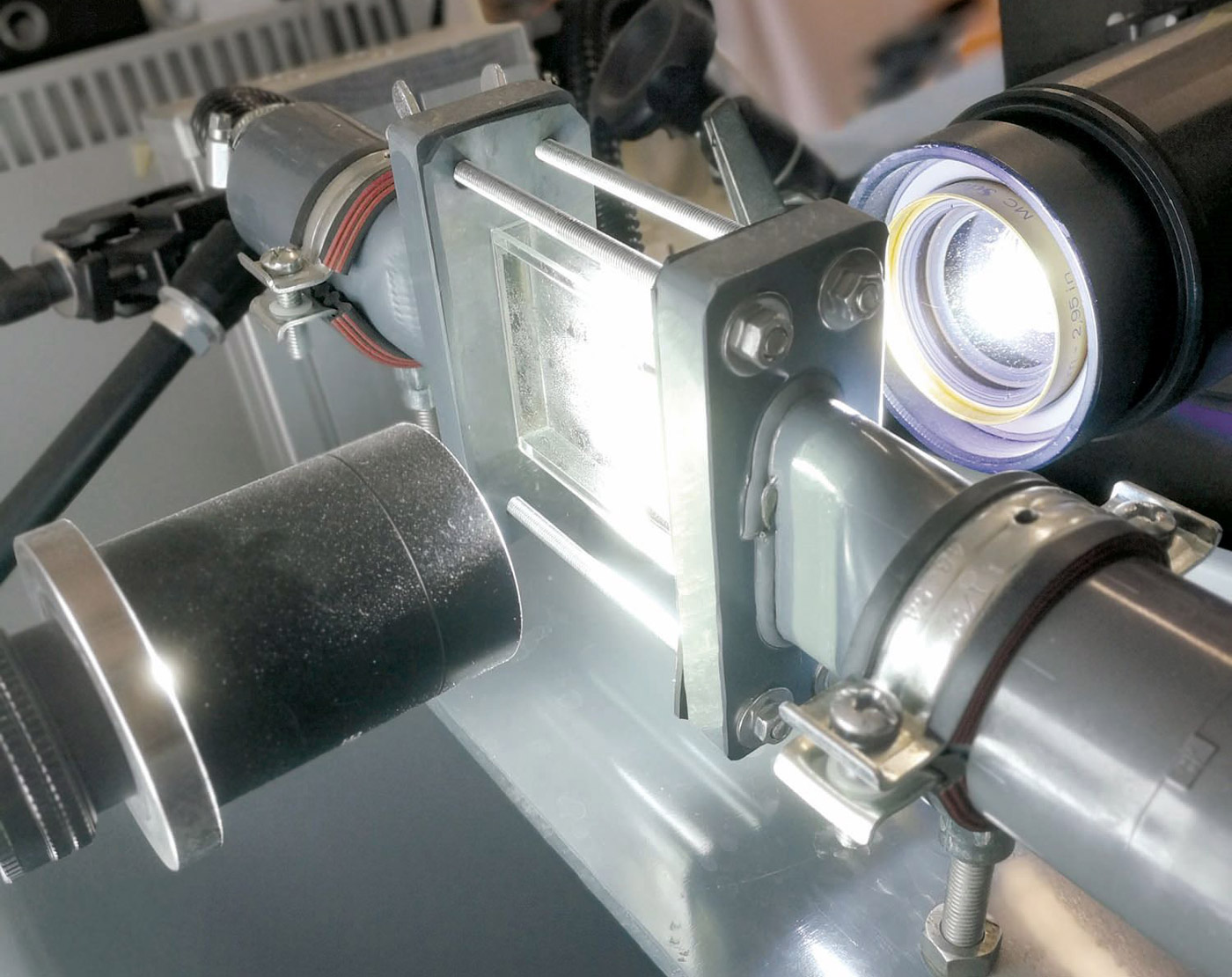

Im optimalen Fall wird Kunststoff in Gewässern gar nicht erst so klein oder aber im Klärwerk erfasst. Um im Klärwerk kleinste Schmutzpartikel im Mikrometerbereich filtern zu können, setzt die Wasserwirtschaft so genannte Flockungsmittel ein, welche die Partikel binden, damit diese zunächst Mikro- und dann Makropartikel bilden. Für deren Dosierung gibt es noch kein industriell etabliertes Verfahren und bekanntlich hilft viel nicht immer viel. Die Gesellschaft zur Förderung angewandter Informatik (GFaI e.V.), wie die GNF in Berlin-Adlershof ansässig, hat deshalb im vom Bundeswirtschaftsministerium geförderten Projekt „Flocki“ zusammen mit einem Industriepartner ein bildbasiertes Messsystem zur optimalen Dosierung für den Einsatz von Flockungsmitteln entwickelt. Es lässt sich auch für Mikroplastik einsetzen. Aus dem Projekt ist ein Aufnahmesystem hervorgegangen, an dem das Schmutzwasser direkt vorbei transportiert und im Anschluss die Aufnahmen analysiert und die Partikel vermessen werden. „Von den aufgezeichneten Bildern mit den sichtbar gemachten Partikeln und Flocken können wir Rückschlüsse auf die nötige Dosierung ableiten“, erklärt GFaI-Experte Martin Pfaff. Neben dem Aufnahmesystem zur Erfassung des Schmutzwassers, spielt der Schwellwertalgorithmus zur Erkennung der Partikel eine zentrale Rolle bei der Auswertung.

Eigene Berechnungen für kleine Bildbereiche

Anders als in der klassischen Digitalfotografie greift der Algorithmus im Projekt „Flocki“ nicht für das ganze Bild, sondern bezieht sich auf viele kleine Bildbereiche, für die jeweils eigene Berechnungen stattfinden. „So lassen sich im Klärwerk unabhängig vom Verschmutzungs- und Flockungsgrad die Agglomerate im Mikrometerbereich zuverlässig aufspüren und gleichzeitig die Dosierung der Flockungsmittel optimieren“, erklärt Pfaff. Dreh- und Angelpunkt des Systems ist jedoch neben dem Aufnahmesystem die Verwendung geeigneter Messparameter, die sich im Forschungsprojekt als aussagekräftig herauskristallisiert haben. Sie beschreiben die Formveränderungen der Partikel über die gesamte Messung und lassen Rückschlüsse über den jeweils aktuellen Dosiergrad zu. Mit ihrer Hilfe kann somit die Beigabe des Flockungsmittels automatisiert werden.

Seitens der GFaI ist man bereit für eine Kommerzialisierung der Technik. „Angesichts der nötigen und voranschreitenden Digitalisierung in der Wasserwirtschaft versprechen wir uns viel von der Technik. Sie kann zu verbesserter Rohstoffeffizienz und zu einem hohen Umweltschutzniveau beim Vermeiden auch des Eintrags von Mikroplastik in Gewässer beitragen“, erklärt GFaI-Abteilungsleiter Frank Püschel.

„Forschende aus Instituten der Zuse-Gemeinschaft nutzen interdisziplinär ihre Expertise aus Chemie, Informatik und Umweltwissenschaften, um die von Mikroplastik ausgehenden Gefahren für die Umwelt einzudämmen“, erklärt der Geschäftsführer der Zuse-Gemeinschaft, Dr. Klaus Jansen.


Über die Zuse-Gemeinschaft

Die Zuse-Gemeinschaft vertritt die Interessen gemeinnütziger, privatwirtschaftlich organisierter Industrieforschungseinrichtungen. Dem technologie- und branchenoffenen Verband gehören bundesweit über 70 Institute an. Als praxisnahe und kreative Ideengeber des deutschen Mittelstandes übersetzen sie die Erkenntnisse der Wissenschaft in anwendbare Technologien und bereiten so den Boden für Innovationen, die den deutschen Mittelstand weltweit erfolgreich machen.
